潛水型電磁流量計

潛水型電磁流量計

  • 品*：JKM/凱銘儀表
  • 型號：JKM-LDE
  • 測量范圍：0.028～205258m3/h
  • 精度等級：0.5級、1.0級
  • 公稱通徑：DN10～DN2200
  • 適用介質：污水、導電液體
  • 工作壓力：1.6～6.3MPa
  • 工作溫度：-20～+200℃
  • 供電方式：220V 24V 鋰電池
  • 訂貨號：KGYHTAOPP779

潛水型電磁流量計產品概述
KM-LDE電磁流量計特別設計了帶背光寬溫的中文液晶顯示器，功能齊全實用、顯示直觀、操作使用方便，可以減少其他電磁流量計英文菜單所帶來的不便。另外我們**設計4-6多電極結構，進一步保證了測量精度并且任何時候無需接地環，減輕了儀表體積和安裝維護的麻煩。電磁流量計測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，電磁流量計傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。電磁流量計測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。電磁流量計由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損。

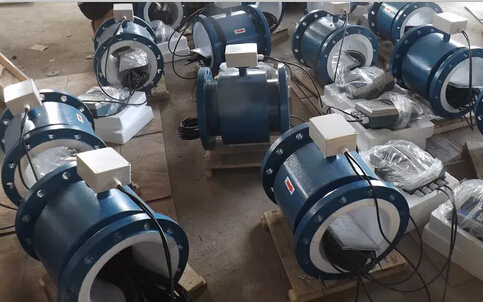

潛水型電磁流量計產品圖

潛水型電磁流量計的測量原理
根據法拉*電磁感應定律，當一導體在磁場中運動切割磁力線時，在導體的兩端將產生感應電動勢e，其方向由右手定則確定，其大小與磁場的磁感應強度B，導體在磁場內的有效長度L及導體 垂直于磁場的運動速度u成正比。如果B、L、u三者互相垂直，則
e=BLu
與此相似，如果在磁感應強度為B的均勻磁場中，垂直于磁場方向放一個內徑為D的不導磁管道，當導電液體在管道中以流速u運動時，導電液體就切割磁力線，如果在管道截面上垂直于磁場的 直徑兩側安裝一對電極（如圖所示）
潛水型電磁流量計工作原理圖
，則可以證明，只要管道內流速分布為與軸對稱分布，則兩電極間將產生感生電勢
e=κBDū
式中，ū是管道截面上的平均流速（m/s）；κ是常系數，無量綱；D是測量管直徑；B是磁感應強度（T）。
由此可得通過管道的體積流量
潛水型電磁流量計工作原理公式
由上式可知，當測量管結構一定時，體積流量qν與比值e/B成正比，面與流體的狀態和物性參數無關，測量比值e/B即可得到體積流量值qν。當磁感應強度B為恒定值時，體積流量qν與感生 電勢e成正比。B是直流磁場或正弦波交流磁場或其它類型磁場的磁感應強度。它由電磁流量計的勵磁系統提供。勵磁系統可以給電磁流量傳感器提供多種形式的磁場波形。不同的磁場波形，直接決定了電磁流量計工作磁場的特征，也基本上決定了電磁流量計流量信號的處理方法，對電磁流量計的工作性能有很大的影響。所以，自電磁流量計進入商用化以來，勵磁方式始終是人們研究電磁流量計的熱點問題。從電磁流量計開始應用的直流勵磁到現在雙頻方波勵磁，已使用過多種方式的勵磁技術。

潛水型電磁流量計產品特點
1、管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
2、測量結果與流速分布、流體壓力、溫度、密度、粘度等物理參數有關。
3、在現場可根據用戶實際需要在線修改量程。
4、高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
5、采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。
6、采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。
7、全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150：1。超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。
8、內部具有三個積算器可分別顯示正向累計量及差值積算量，內部設有不掉電時鐘，可記錄16次掉電時間。（選配）
9、具有 RS485、RS232、Hart和Modbus等數字通訊信號輸出。（選配）
10、具有自檢與自論斷功能。
11、紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能。（選配）
12、小時總量記錄功能，以小時為單位記錄流量總量，適用于分時計量制。（選配）

潛水型電磁流量計的主要技術數據

                執行標準                JB／T 9248-1999
                公稱通徑                15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
                *高流速                15m／s
                精確度                DNl5～DN600                示值的：±0.3％（流速≥1m／s）；±3mm／s（流速<1m／s）
                DN700-DN3000                示值的±0.5％（流速≥0.8m／S）；±4mm／s（流速<0.8m／S）
                流體電導率                ≥5uS／cm
                公稱壓力                4.0MPa                1.6MPa                1.0MPa                0.6MPa                6.3、10MPa
                DNl5～DN150                DNl5～DN600                DN200～DN1000                DN700～DN3000                特殊訂貨
                環境溫度                傳感器                -25℃-十60℃
                轉換器及一體型                -10℃-十60℃
                襯里材料                聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯（F46）、加網PFA
                *高流體溫度                一體型                70℃
                分離型                聚氯丁橡膠襯里                80℃；120℃（訂貨時注明）
                聚氨酯襯里                80℃
                聚四氟乙烯襯里                100℃；150℃（訂貨時注明）
                聚全氟乙丙烯（F46）
                加網PFA
                信號電極和接地電極材料                不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢
                電極刮刀機構                DN300-DN3000
                連接法蘭材料                碳鋼
                接地法蘭材料                不銹鋼1Crl8Ni9Ti
                進口保護法蘭材料                DN65-DNl50                不銹鋼1Crl8Ni9Ti
                DN200～DNl600                碳鋼十不銹鋼1Crl8Ni9Ti
                外殼防護                DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器                IP65或IP68
                其他傳感器、一體型流量計和分離型轉換器                IP65
                間距（分離型）                轉換器距離傳感器一般不超過100m


潛水型電磁流量計轉換器技術數據

                電源                交流                85-265V，45-400Hz
                直流                11-40V
                操作鍵和顯示                按鍵式
                                4個薄膜按鍵可設定選擇全部參數，也可利用PC機（RS232）對轉換器設定編程；
                                3行LCD寬視角、寬溫、帶背光顯示；
                                *1行顯示流量值；
                                *2行顯示流量單位；
                                *3行顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。
                磁鍵式
                                2個磁鍵用于顯示參數的選擇和復位，利用PC機（RS232）對轉換器設定編程；
                                2行LCD寬視角、寬溫、帶背光顯示：
                                *1行:磁鍵選擇:顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。
                                *2行：顯示流量。
                內部積算器                正向總量、反向總量及差值總量。
                輸出信號                單向模擬輸出
                                全隔離，負載≤600D．（20mA時）；
                                上限：0-21mA可選，每檔lmA；
                                下限：0-21mA可選，每檔1mA；
                                正、反向流量輸出方式編程。

                雙向模擬輸出                下限限制為。或4mA，其他同單向模擬輸出。
                雙向脈沖輸出
                                兩路輸出分別對應正向和反向流量,頻率0～800Hz,上限1-800Hz可選,每檔IHz；
                                方波或選定脈寬，選定脈寬上限2．5S，每檔1ms；
                                無源隔離晶體管開關輸出，可吸收250mA的電流，耐壓35V。

                雙路報警輸出
                                可報警（編程）高／低流量、空管、故障狀態、正，，反向流量、模擬量超量程、脈沖量超量程、脈沖小信號切除，輸出極性可選；
                                帶隔離保護的晶體管開關輸出,可吸收250mA的電流,耐壓35V.（與脈沖輸出不隔離）

                數字通訊                　                RS232，RS485，HART


潛水型電磁流量計范圍選擇
潛水型電磁流量計口徑流量對照表

潛水型電磁流量計襯里的選擇

                襯里材料                主要性能                *高介質溫度                適用范圍
                一體型                分離型                　
                聚四氟乙烯（F4）                是化學性能*穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。                70℃                100℃ 150℃ （需特殊訂貨）                1、濃酸（硫酸流量計）、堿等強腐蝕性介質。 2、衛生類介質。
                聚全氟乙丙烯（F46）                同F(xiàn)4，耐磨性、抗負壓能力高于F4。                同上                　
                聚氟合乙烯（Fs）                適用溫度上限較聚四氟乙烯低，但成本也較低。                80℃                　
                聚氯丁橡膠                1、有極好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。                80℃ 120℃ （需特殊訂貨）                水、污水、弱磨損性的泥漿礦漿。
                聚氨酯橡膠                1、耐磨性能極強。
2、耐腐蝕性能較差。		                80℃                中性強磨損的礦漿、煤漿、泥漿


潛水型電磁流量計電極的選擇

                電極材料                耐蝕及耐磨性能
                不銹鋼0Crl8Nil2M02Ti                用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。
                哈氏合金B(yǎng)                對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。
                哈氏合金C                能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，Cu下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕
                鈦                能耐海水、各種氯化物和次氯酸鹽、氧化性酸（包括發煙硫酸）、有機酸、堿的腐蝕。不耐較純的還原性酸（如硫酸、鹽酸）的腐蝕，但如酸中含有氧化劑（如硝酸、Fc＋＋、Cu＋＋）時，則腐蝕大為降低。
                鉭                具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐一切化學介質（包括沸點的鹽酸、硝酸和l 50℃以下的硫酸）的腐蝕。在堿中刁；耐蝕。
                鉑／鈦合金                幾乎能耐一切化學介質，但不適用于王水和銨鹽。
                不銹鋼涂覆碳化鎢                用于無腐蝕性，強磨損性的介質。
                注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。


潛水型電磁流量計型譜

                型號                口徑
                KMLD                15~2600
                                                  代號                安裝形式
                Y                一體式
                F                分體式
                                 代號                轉換器型號
                ZA                圓形
                ZB                方形
                                 代號                輸出信號
                I.4                4~20mA
                f                頻率 1KHz
                Rs                串行通訊（485）
                C                控制輸出
                                  代號                防爆要求
                 N                無防爆
                EX                防爆（僅適用于分體式）
                                 代號                介質溫度
                T1                ≤65℃
                T2                ≤120℃
                T3                ≤180℃（僅適用于分體式）
                                 代號                內襯材質
                NE                氯丁橡膠（≤65℃）
                PTFE                聚四氟乙烯（≤189℃）
                PVC                聚氯乙烯（≤70℃）
                                 代號                電極材質
                316L                不銹鋼
                HC                哈氏合金C
                HB                哈氏合金B(yǎng)
                Ti                鈦
                Ta                鉭

潛水型電磁流量計安裝使用圖
